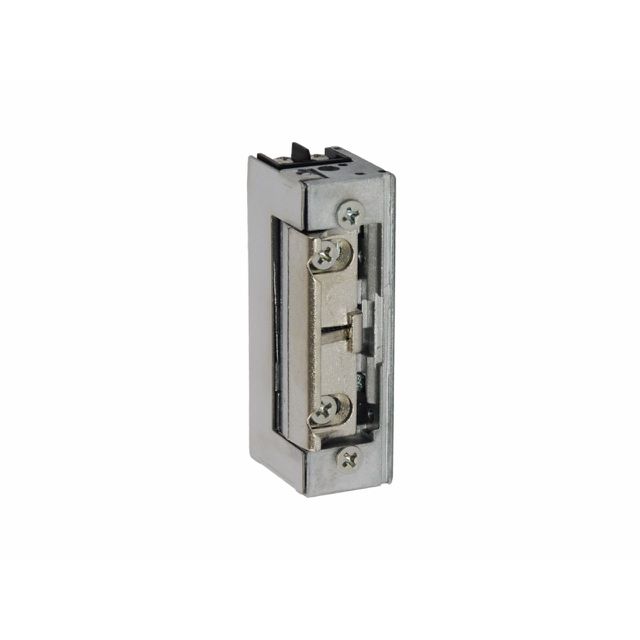

Elektrozaczep symetryczny niskoprądowy z pamięcią ES-S1224N-M

"ES" - ELECTRIC STRIKE - ELEKTROZACZEP
Funkcją elektrozaczepu jest blokada zabezpieczonego nim wejścia i jego zwolnienie po podaniu napięcia zasilającego cewkę elektrozaczepu. Sterowanie elektrozamkiem może być realizowane przez system domofonowy, videodomofonowy, kontroli dostępu lub też prosty przycisk zwierny (tzw. „dzwonkowy”).
Elektrozaczepy SCOT wytwarzane są z wysokiej jakości materiałów, co przekłada się na bezawaryjną pracę przez długi czas. Testy producenta nie wykazują nadmiernego zużycia nawet przy setkach tysięcy cykli otwarcia. Pozwala to na objęcie elektrozaczepu 3-letnią gwarancją.

"S" - SYMETRYCZNY
W przypadku typowych modeli, klient przy wyborze elektrozamka musi określić kierunek otwierania sterowanych nim drzwi (lewy-prawy). Elektrozaczep symetryczny posiada zapadkę (język) umieszczony w jednakowej odległości od obu krawędzi obudowy, co sprawia, że można montować zarówno w drzwiach lewych jak i prawych. Eliminuje to konieczność doboru konkretnego rodzaju elektrozamka podczas projektowania kontroli wejścia.

1224 - zakres napięcia zasilania, "N" - NISKOPRĄDOWY

"M" - MEMORY - PAMIĘĆ
Do otwarcia (odblokowania) zamka wystarcza krótki (chwilowy) impuls elektryczny, który powoduje odblokowanie elektrozaczepu. Po przejściu przez drzwi zamek przejdzie do położenia spoczynkowego. Jest to wygodna funkcja w przypadku obsługi otwarcia drzwi przez osobę wychodzącą, gdzie przycisk otwarcia znajduje się w pewnej odległości od zamka. bez obawy ponownego zamknięcia. Może być stosowany z systemami alarmowymi, prostymi systemami kontroli wejścia, systemami bezprzewodowego sterowania drzwiami itp., gdzie czas otwarcia drzwi nie jest nastawiany. Nie jest zalecany w przypadku sterowania przez system kontroli z regulacją czasu otwarcia, gdzie ustawiony czas podania napięcia na cewkę elektrozaczepu może być dłuższy niż czas przejścia przez drzwi. Spowoduje to ponowne odblokowanie elektrozaczepu i pozostawienie otwartego wejścia.

BUDOWANE ZABEZPIECZENIE PRĄDOWE - TRANSIL
Podczas działania elektrozaczepu w jego cewce indukuje się napięcie, które po zaniku napięcia sterującego może zwrotnie negatywnie wpłynąć na element sterujący (np. system domofonowy, zasilacz). Wbudowane w elektrozaczep zabezpieczenie prądowe zabezpiecza elementy sterujące.

 OPIS DZIAŁANIA
Bez podania napięcia - elektrozaczep zablokowany.
Podanie napięcia powoduje odblokowanie elektrozaczepu. Aby odblokować elektrozaczep wystarczy krótki impuls elektryczny - elektrozaczep pozostaje w pozycji odblokowanej do momentu otwarcia drzwi/furtki. Po przejściu przez drzwi elektrozaczep zostanie zablokowany.

Rodzaj Standardowy (NC)

Symetryczny Tak

Pamięć Tak

Kategoria użytkowania Klasa 3 – Ciężkie warunki eksploatacji (budynki publiczne)

Napięcie zasilania 12-24V AC/DC

Wytrzymałość – nacisk na zapadkę 4000N

Wytrzymałość – ilość cykli otwarcia 250 000

Max. nacisk wstępny na język 10N (DC) / 90N (AC)

Pobór prądu:
12V AC: 250mA
12V DC: 300mA
24V AC: 510mA
24V DC: 600mA

Max. czas sygnału sterującego:
12V DC: 100%
12V AC: < 1min.
24V AC/DC: <1min.

Rezystancja cewki 40 Ω

Zabezpieczenie toru zasilania Transil

Regulacja języka 0-5 mm

Temperatura pracy (otoczenia) -10°C ~ +60°C

Wymiary (wys. x szer. x gł.) 67 X 20,5 X 28,5 mm
