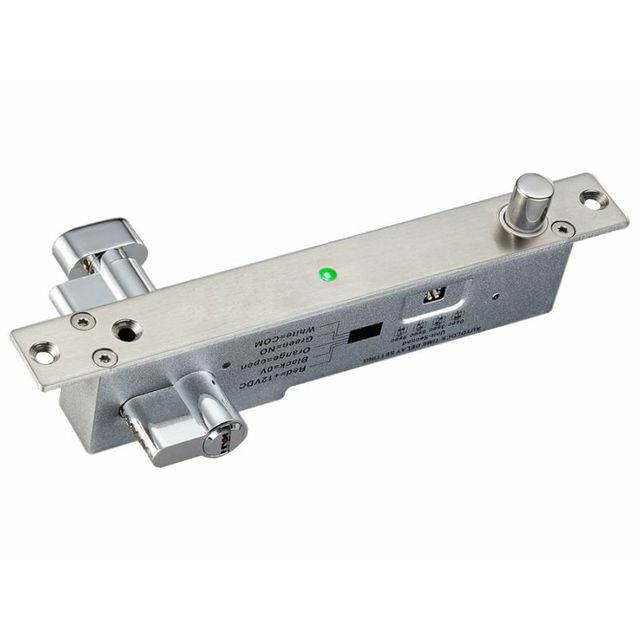

ELEKTROZAMEK TRZPIENIOWY Z WKŁADKĄ EB-1500C

Elektrozamki trzpieniowe SCOT są alternatywą dla powszechnie stosowanych w systemach kontroli dostępu elektrozaczepów lub też ich uzupełnieniem w przejściach wymagających dodatkowego zabezpieczenia elektromechanicznego. Elektrozamek trzpieniowy składa się z elementu wykonawczego zawierającego elektromagnes który pod wpływem przyłożonego napięcia wypycha lub cofa ruchomy trzpień (w zależności od typu elektrozamka). Element główny montowany jest w ramie lub na ramie drzwi. Ruchomy trzpień wchodząc w przygotowany otwór w skrzydle drzwi blokuje je przed otwarciem. W zależności od modelu elektrozamka maksymalny nacisk na drzwi przy którym trzpień może zostać zerwany to 800 lub 1000 kg.

Elektrozamki trzpieniowe występują zarówno w wersji standardowej (NC - drzwi zamknięte bez napięcia), jak i w w wersji rewersyjnej (NO - drzwi otwarte bez napięcia, drzwi zabezpieczone po podaniu napięcia)

Dodatkowe uchwyty montażowe typu „S”, „U” pozwalają na montaż elektrozamka nawierzchniowo lub zastosowaniu go do zabezpieczenia drzwi szklanych.

Autoblokada

Elektrozamek trzpieniowy wyposażony jest w system atomatycznego zamykania. Jeżeli po zadziałaniu sygnału sterującego i zwolnieniu elektrozamka drzwi nie zostaną fizycznie otwarte - po upływie ok. 9 sekund od zakończenia impulsu sterującego ponownie zostaną zaryglowane.

Sygnalizacja
Elektrozamek trzpieniowy wyposażony jest w styk NO, który może być wykorzystany w systemie kontroli dostępu informując o położeniu sterowanych drzwi. Styk pozostaje zwarty jeżeli skrzydło drzwi znajduje się bezpośrednio w ościeżnicy (płytka z magnesem znajduje się pod elektrozamkiem - sygnał niezależny od stanu napięcia) . Dzięki temu możemy przekazać informację np. do systemu alarmowego, informując o stanie drzwi.

Zwłoka czasowa

Elektrozamek ma możliwość ustawienia opóźnienia czasowego po którym elektrozamek zarygluje drzwi. Czas ten można ustawić na mikroprzełącznikach wewnątrz obudowy elektrozamka. Możliwe ustawienia: 0 / 3 / 6 / 9 sekund zwłoki po zwolnieniu sybnału sterującego otwarcie drzwi.

Typ elektrozamka - NO (rewersyjny, drzwi otwarte bez napięcia)

Maks. nacisk na drzwi 1000 kg

Zasilanie 12V DC

Pobór prądu – praca (pobór chwilowy) 900mA

Pobór prądu - czuwanie zamek zwolniony 130mA /zamek zaryglowany 20mA

Zwłoka czasowa 0, 3, 6, 9 sekund

Autoblokada ok. 5 sekund

Sygnalizacja stanu drzwi Tak (styk NO, obciążalność 200mA@24VDC)

Dioda LED:

Zielona – drzwi zwolnione

Czerwona – drzwi zablokowane

Wymiary elektrozamka 210 x 25 x 42 mm

Wymiary płytki montażowej 90 x 25 x 2 mm

Wkładka bębenkowa, 38/38 z gałką, nikiel, 5 kluczy w zestawie

Temperatura pracy -10～+55℃

Wilgotność względna otoczenia 0~90%(bez kondensacji)
