OPIS DZIAŁANIA
Bez podania napięcia - elektrozaczep zablokowany.
Podanie napięcia powoduje odblokowanie elektrozaczepu. Wejście jest odblokowane tak długo jak długo trwa impuls sterujący (podanie napięcia).
Aby odblokować/zablokować elektrozaczep na dłuższy czas należy zmienić położenie dźwigni z boku zaczepu.

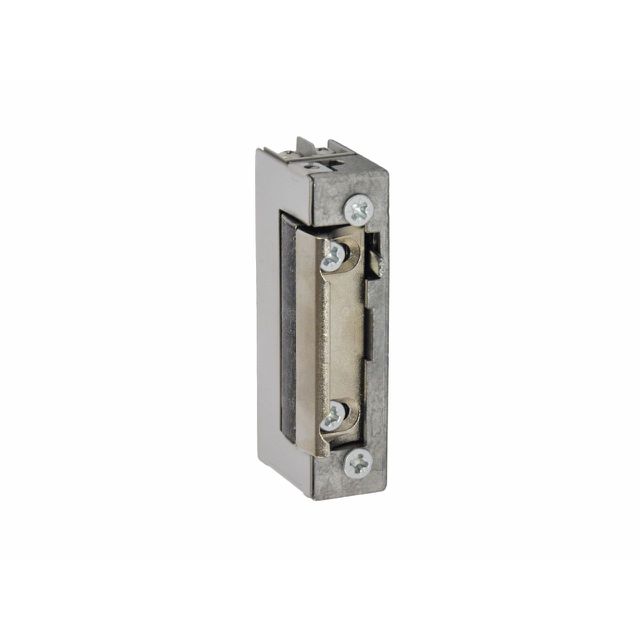

Symbol ES16-S1224-B
Rodzaj Standardowy (NC)
Symetryczny
Blokada mechaniczna
Kategoria użytkowania: Klasa 3 – Ciężkie warunki eksploatacji (budynki publiczne)
Napięcie zasilania 12-24V AC/DC
Max. czas sygnału sterującego < 1min.
Wytrzymałość – nacisk na zapadkę 4000N
Wytrzymałość – ilość cykli otwarcia 250 000
Max. nacisk wstępny na język 10N (DC) / 90N (AC)
Pobór prądu:
12V AC: 500mA
12V DC: 600mA
24V AC: 1000mA
24V DC: 1100mA
Rezystancja cewki 20 Ω
Zabezpieczenie toru zasilania Transil
Regulacja języka 0-4 mm
Temperatura pracy (otoczenia) -10°C ~ +60°C
Wymiary (wys. x szer. x gł.) 67 X 16,5 X 28,5 mm
