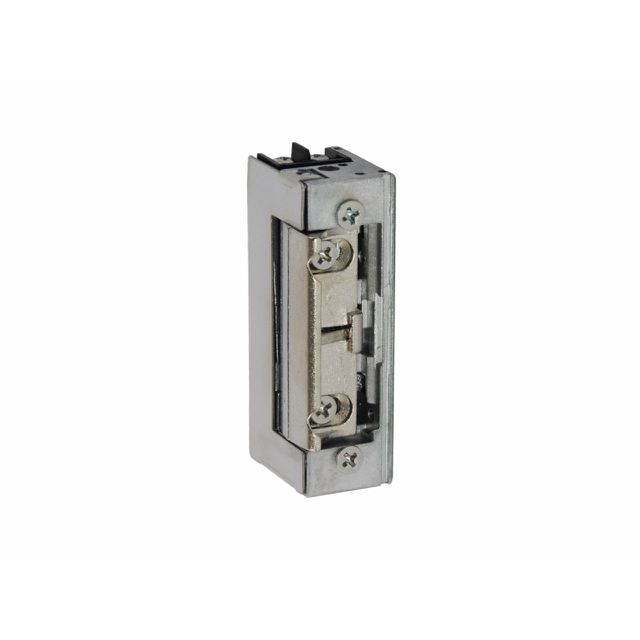

Elektrozaczep symetryczny niskoprądowy z blokadą ES-S1224N-B

"ES" - ELECTRIC STRIKE - ELEKTROZACZEP
Funkcją elektrozaczepu jest blokada zabezpieczonego nim wejścia i jego zwolnienie po podaniu napięcia zasilającego cewkę elektrozaczepu. Sterowanie elektrozamkiem może być realizowane przez system domofonowy, videodomofonowy, kontroli dostępu lub też prosty przycisk zwierny (tzw. „dzwonkowy”).
Elektrozaczepy SCOT wytwarzane są z wysokiej jakości materiałów, co przekłada się na bezawaryjną pracę przez długi czas. Testy producenta nie wykazują nadmiernego zużycia nawet przy setkach tysięcy cykli otwarcia. Pozwala to na objęcie elektrozaczepu 3-letnią gwarancją.

"S" - SYMETRYCZNY
W przypadku typowych modeli, klient przy wyborze elektrozamka musi określić kierunek otwierania sterowanych nim drzwi (lewy-prawy). Elektrozaczep symetryczny posiada zapadkę (język) umieszczony w jednakowej odległości od obu krawędzi obudowy, co sprawia, że można montować zarówno w drzwiach lewych jak i prawych. Eliminuje to konieczność doboru konkretnego rodzaju elektrozamka podczas projektowania kontroli wejścia.

1224 - zakres napięcia zasilania, "N" - NISKOPRĄDOWY

"B" - BLOKADA MECHANICZNA

BUDOWANE ZABEZPIECZENIE PRĄDOWE - TRANSIL
Podczas działania elektrozaczepu w jego cewce indukuje się napięcie, które po zaniku napięcia sterującego może zwrotnie negatywnie wpłynąć na element sterujący (np. system domofonowy, zasilacz). Wbudowane w elektrozaczep zabezpieczenie prądowe zabezpiecza elementy sterujące.

 OPIS DZIAŁANIA
Bez podania napięcia - elektrozaczep zablokowany.
Podanie napięcia powoduje odblokowanie elektrozaczepu. Wejście jest odblokowane tak długo jak długo trwa impuls sterujący (podanie napięcia)
Aby odblokować/zablokować elektrozaczep na dłuższy czas należy zmienić położenie dźwigni z boku zaczepu.

Rodzaj Standardowy (NC)

Symetryczny Tak

Blokada mechaniczna Tak

Kategoria użytkowania Klasa 3 – Ciężkie warunki eksploatacji (budynki publiczne)

Napięcie zasilania 12-24V AC/DC

Wytrzymałość – nacisk na zapadkę 4000N

Wytrzymałość – ilość cykli otwarcia 250 000

Max. nacisk wstępny na język 10N (DC) / 90N (AC)

Pobór prądu:
12V AC: 250mA
12V DC: 300mA
24V AC: 510mA
24V DC: 600mA

Max. czas sygnału sterującego:
12V DC: 100%
12V AC: < 1min.
24V AC/DC: <1min.

Rezystancja cewki 40 Ω

Zabezpieczenie toru zasilania Transil

Regulacja języka 0-5 mm

Temperatura pracy (otoczenia) -10°C ~ +60°C

Wymiary (wys. x szer. x gł.) 67 X 20,5 X 28,5 mm
