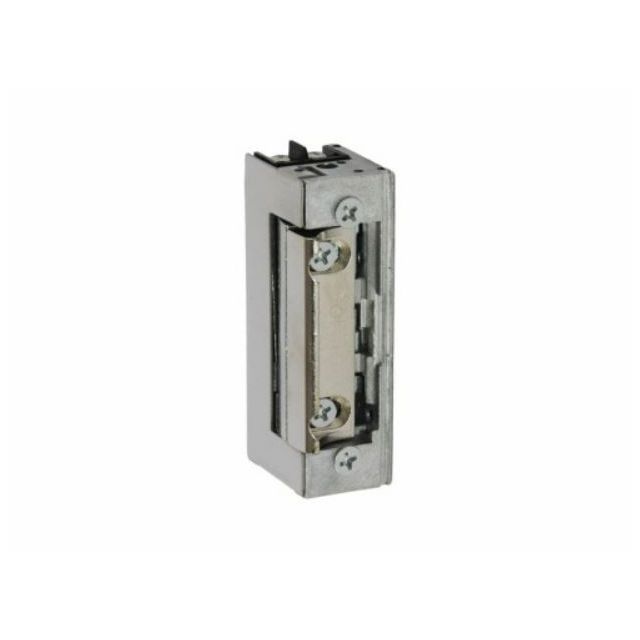

Elektrozaczep symetryczny niskoprądowy ES-S1224N

"ES" - ELECTRIC STRIKE - ELEKTROZACZEP

Funkcją elektrozaczepu jest blokada zabezpieczonego nim wejścia i jego zwolnienie po podaniu napięcia zasilającego cewkę elektrozaczepu. Sterowanie elektrozamkiem może być realizowane przez system domofonowy, videodomofonowy, kontroli dostępu lub też prosty przycisk zwierny (tzw. „dzwonkowy”).

Elektrozaczepy SCOT wytwarzane są z wysokiej jakości materiałów, co przekłada się na bezawaryjną pracę przez długi czas. Testy producenta nie wykazują nadmiernego zużycia nawet przy setkach tysięcy cykli otwarcia. Pozwala to na objęcie elektrozaczepu 3-letnią gwarancją.

"S" - SYMETRYCZNY

W przypadku typowych modeli, klient przy wyborze elektrozamka musi określić kierunek otwierania sterowanych nim drzwi (lewy-prawy). Elektrozaczep symetryczny posiada zapadkę (język) umieszczony w jednakowej odległości od obu krawędzi obudowy, co sprawia, że można montować zarówno w drzwiach lewych jak i prawych. Eliminuje to konieczność doboru konkretnego rodzaju elektrozamka podczas projektowania kontroli wejścia.

1224 - zakres napięcia zasilania, "N" - NISKOPRĄDOWY

Elektrozamek został wyposażony w cewkę o obniżonym poborze prądu pozwalającą na zasilanie prądem stałym DC (z zasilacza prądu stałego) lub zmiennym AC (z transformatora). Cecha ta pozwala na dobór urządzenia zasilającego np. pod kątem słyszalności pracy elektrozamka. Po zasileniu elektrozamka prądem stałym osoba przy wejściu usłyszy tylko charakterystyczny „klik” natomiast prąd zmienny spowoduje „buczenie” przez cały czas podawania napięcia na elektrozamek. Zakres napięcia zasilania elektrozaczepu: 12~24V.

POZOSTAŁE CECHY

REGULACJA JĘZYKA ZAPADKI

Pozwala na eliminacją luzów pomiędzy językiem elektrozamka a językiem zamka drzwi przez wysunięcie języka elektrozamka w zakresie 0 ~ 5 mm od standardowego położenia.

WBUDOWANE ZABEZPIECZENIE PRĄDOWE - TRANSIL

Podczas działania elektrozaczepu w jego cewce indukuje się napięcie, które po zaniku napięcia sterującego może zwrotnie negatywnie wpłynąć na element sterujący (np. system domofonowy, zasilacz). Wbudowane w elektrozaczep zabezpieczenie prądowe zabezpiecza elementy sterujące.

OPIS DZIAŁANIA

Bez podania napięcia - elektrozaczep zablokowany.

Podanie napięcia powoduje odblokowanie elektrozaczepu. Wejście jest odblokowane tak długo jak długo trwa impuls sterujący (podanie napięcia)

SPECYFIKACJA

Symbol ES-S1224N

Rodzaj Standardowy (NC)

Symetryczny Tak

Kategoria użytkowania Klasa 3 – Ciężkie warunki eksploatacji (budynki publiczne)

Napięcie zasilania 12-24V AC/DC

Wytrzymałość 4000N

Max. nacisk wstępny na język 10N (DC) / 90N (AC)

Pobór prądu:
12V AC: 250mA
12V DC: 300mA
24V AC: 510mA
24V DC: 600mA

Max. czas sygnału sterującego:
12V DC: 100%
12V AC: < 1min.
24V AC/DC: <1min.

Rezystancja cewki 40 Ω

Zabezpieczenie toru zasilania Transil

Regulacja języka 0-5 mm

Temperatura pracy (otoczenia) -10°C ~ +60°C

Wymiary (wys. x szer. x gł.) 67 X 20,5 X 28,5 mm
