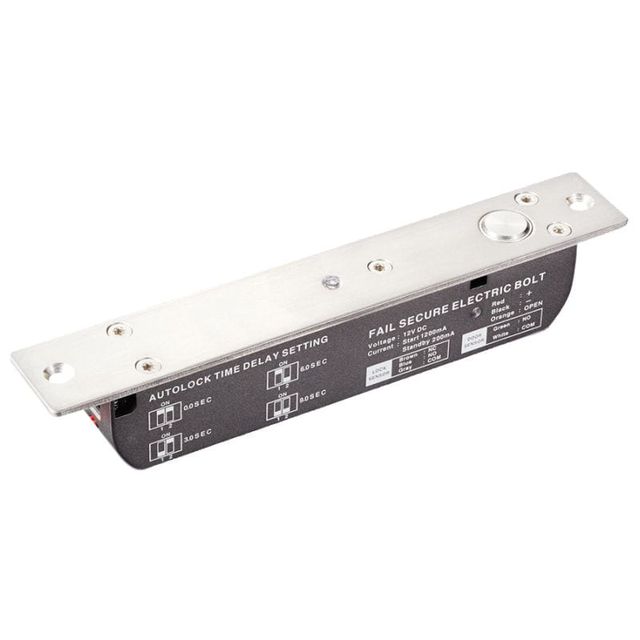

Elektrozamek trzpieniowy EB-1700R, rewersyjny

Elektrozamki trzpieniowe SCOT są alternatywą dla powszechnie stosowanych w systemach kontroli dostępu elektrozaczepów lub też ich uzupełnieniem w przejściach wymagających dodatkowego zabezpieczenia elektromechanicznego. Elektrozamek trzpieniowy składa się z elementu wykonawczego zawierającego elektromagnes który pod wpływem przyłożonego napięcia wypycha lub cofa ruchomy trzpień (w zależności od typu elektrozamka). Element główny montowany jest w ramie lub na ramie drzwi. Ruchomy trzpień wchodząc w przygotowany otwór w skrzydle drzwi blokuje je przed otwarciem. W zależności od modelu elektrozamka maksymalny nacisk na drzwi przy którym trzpień może zostać zerwany to 800,1000 lub 2000 kg.

Elektrozamki trzpieniowe występują zarówno w wersji standardowej (NC - drzwi zamknięte bez napięcia), jak i w w wersji rewersyjnej (NO - drzwi otwarte bez napięcia, drzwi zabezpieczone po podaniu napięcia)

Dodatkowe uchwyty montażowe typu „S”, „U” pozwalają na montaż elektrozamka nawierzchniowo lub zastosowaniu go do zabezpieczenia drzwi szklanych.

Autoblokada

Elektrozamek trzpieniowy wyposażony jest w system atomatycznego zamykania. Jeżeli po zadziałaniu sygnału sterującego i zwolnieniu elektrozamka drzwi nie zostaną fizycznie otwarte - po upływie ok. 5-9 sekund od zakończenia impulsu sterującego ponownie zostaną zaryglowane.

Sygnalizacja położenia drzwi
Elektrozamek trzpieniowy wyposażony jest w styk NO, który może być wykorzystany w systemie kontroli dostępu informując o położeniu sterowanych drzwi. Styk pozostaje zwarty jeżeli skrzydło drzwi znajduje się bezpośrednio w ościeżnicy (płytka z magnesem znajduje się pod elektrozamkiem - sygnał niezależny od stanu napięcia) . Dzięki temu możemy przekazać informację np. do systemu alarmowego, informując o stanie drzwi.

Dioda LED
Na obudowie zwory znajduje się dwukolorowa dioda informująca o stanie wejścia. Jeżeli drzwi są zablokowane, jest to sygnalizowane czerwonym kolorem diody – jeżeli drzwi zostaną odblokowane – dioda będzie świecić kolorem zielonym. Jeżeli cewka elektrozamka nie jest zasilana – dioda jest wygaszona.

Sygnalizacja zaryglowania drzwi

Jest to dodatkowe wyjście synalizacyjne (styk NO/NC) działające tak jak dioda sygnalizacyjna LED. Styn NO pozostaje zwarty podczas zablokowania drzwi (dioda świeci na czerwnono), rozwarty w przypadku braku napięcia lub jeżeli drzwi są odblokowane (dioda nie świeci). Styk NC pozostaje rozwarty podczas zablokowania drzwi (dioda świeci na czerwnono), zwarty w przypadku braku napięcia lub jeżeli drzwi są odblokowane (dioda nie świeci).

Zwłoka czasowa

Elektrozamek ma możliwość ustawienia opóźnienia czasowego po którym elektrozamek zarygluje drzwi. Czas ten można ustawić na mikroprzełącznikach wewnątrz obudowy elektrozamka. Możliwe ustawienia: 0 / 3 / 6 / 9 sekund zwłoki po zwolnieniu sybnału sterującego otwarcie drzwi.

Typ elektrozamka - NO (rewersyjny, drzwi otwarte bez napięcia)

Maks. nacisk na drzwi 2000 kg

Zasilanie 12V DC

Pobór prądu – praca (pobór chwilowy) 1120mA

Pobór prądu - czuwanie zamek zwolniony 50mA /zamek zaryglowany 210mA

Zwłoka czasowa 0, 3, 6, 9 sekund

Autoblokada ok. 5 sekund

Sygnalizacja stanu drzwi/zaryglowania Tak (styk NO, obciążalność 200mA@24VDC)

Dioda LED:

Zielona – drzwi zwolnione

Czerwona – drzwi zablokowane

Wymiary elektrozamka 225 x 34 x 38 mm

Wymiary płytki montażowej 100 x 25 x 3 mm

Temperatura pracy -10～+55℃

Wilgotność względna otoczenia 0~90%(bez kondensacji)
