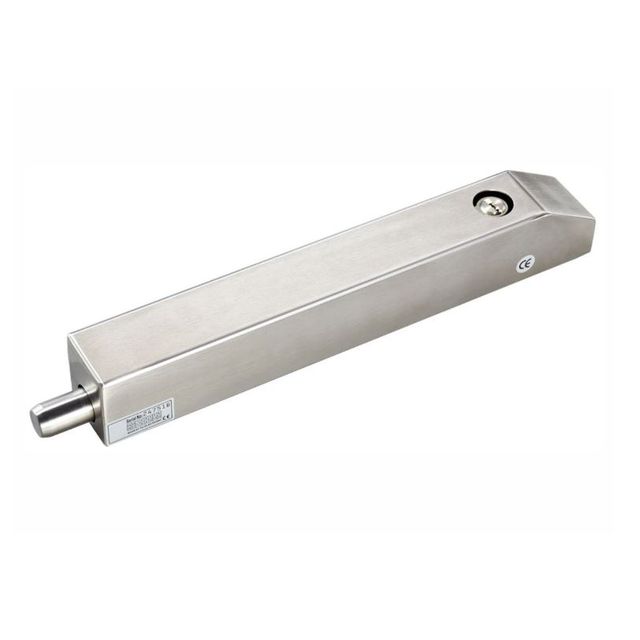

ELEKTROZAMEK TRZPIENIOWY ZEWNĘTRZNY NAWIERZCHNIOWY EB-1900

Elektrozamki trzpieniowe SCOT są alternatywą dla powszechnie stosowanych w systemach kontroli dostępu elektrozaczepów lub też ich uzupełnieniem w przejściach wymagających dodatkowego zabezpieczenia elektromechanicznego. Elektrozamek trzpieniowy składa się z elementu wykonawczego zawierającego elektromagnes który pod wpływem przyłożonego napięcia wypycha lub cofa ruchomy trzpień (w zależności od typu elektrozamka). Element główny montowany jest w ramie lub na ramie drzwi. Ruchomy trzpień wchodząc w przygotowany otwór w skrzydle drzwi blokuje je przed otwarciem. W zależności od modelu elektrozamka maksymalny nacisk na drzwi przy którym trzpień może zostać zerwany to 2000 kg.

Sygnalizacja

Elektrozamek trzpieniowy wyposażony jest w styk NO/NC, który może być wykorzystany w systemie kontroli dostępu informując o położeniu sterowanych drzwi. Styk pozostaje zwarty jeżeli skrzydło drzwi znajduje się bezpośrednio w ościeżnicy (płytka z magnesem znajduje się pod elektrozamkiem - sygnał niezależny od stanu napięcia) . Dzięki temu możemy przekazać informację np. do systemu alarmowego, informując o stanie drzwi.

SPECYFIKACJA

Typ elektrozamka

NC (standardowy, drzwi zamknięte bez napięcia)

Maks. nacisk na drzwi

2000 kg

Zasilanie

12V DC

Pobór prądu – praca (pobór chwilowy)

5A

Pobór prądu - czuwanie

zamek zwoniony: 600mA

zamek zaryglowany: 0 A (bez napięcia

Sygnalizacja stanu drzwi

Tak (styk NO/NC, obciążalność 200mA@24VDC)

Wymiary elektrozamka

330 x 41 x 46 mm

Wymiary trzpienia

29,5 x 17,8 mm (długość x średnica)

Stopień ochrony IP

IP55

Montaż

Nawierzchniowy, w pionie lub w poziomie
