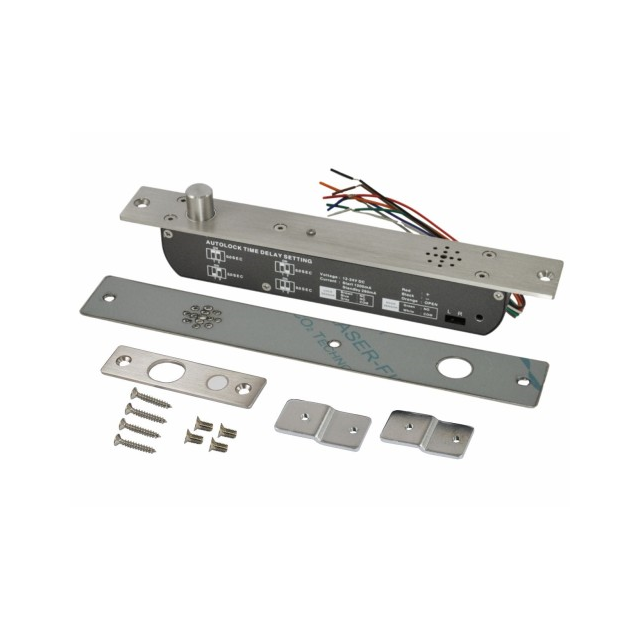

Elektrozamek trzpieniowy z sygnalizacją dźwiekową EB-1700B

Elektrozamki trzpieniowe SCOT są alternatywą dla powszechnie stosowanych w systemach kontroli dostępu elektrozaczepów lub też ich uzupełnieniem w przejściach wymagających dodatkowego zabezpieczenia elektromechanicznego. Elektrozamek trzpieniowy składa się z elementu wykonawczego zawierającego elektromagnes który pod wpływem przyłożonego napięcia wypycha lub cofa ruchomy trzpień (w zależności od typu elektrozamka). Element główny montowany jest w ramie lub na ramie drzwi. Ruchomy trzpień wchodząc w przygotowany otwór w skrzydle drzwi blokuje je przed otwarciem. W zależności od modelu elektrozamka maksymalny nacisk na drzwi przy którym trzpień może zostać zerwany to 800 lub 1000 kg.

Elektrozamki trzpieniowe występują zarówno w wersji standardowej (NC - drzwi zamknięte bez napięcia), jak i w w wersji rewersyjnej (NO - drzwi otwarte bez napięcia, drzwi zabezpieczone po podaniu napięcia). Elektrozaczep EB-1300MD jest elektrozamkiem rewersyjnym.

Autoblokada

Elektrozamek trzpieniowy wyposażony jest w system atomatycznego zamykania. Jeżeli po zadziałaniu sygnału sterującego i zwolnieniu elektrozamka drzwi nie zostaną fizycznie otwarte - po upływie ok. 9 sekund od zakończenia impulsu sterującego ponownie zostaną zaryglowane.

Sygnalizacja
Elektrozamek trzpieniowy wyposażony jest w styk NO, który może być wykorzystany w systemie kontroli dostępu informując o położeniu sterowanych drzwi. Styk pozostaje zwarty jeżeli skrzydło drzwi znajduje się bezpośrednio w ościeżnicy (płytka z magnesem znajduje się pod elektrozamkiem - sygnał niezależny od stanu napięcia) . Dzięki temu możemy przekazać informację np. do systemu alarmowego, informując o stanie drzwi.

Zwłoka czasowa

Elektrozamek ma możliwość ustawienia opóźnienia czasowego po którym elektrozamek zarygluje drzwi. Czas ten można ustawić na mikroprzełącznikach wewnątrz obudowy elektrozamka. Możliwe ustawienia: 0 / 3 / 6 / 9 sekund zwłoki po zwolnieniu sybnału sterującego otwarcie drzwi.

SPECYFIKACJA

Typ elektrozamka NC (standardowy, drzwi zamknięte bez napięcia)

Maks. nacisk na drzwi 2000 kg

Zasilanie 12-24V DC

Pobór prądu – praca (pobór chwilowy) 1250mA@12VDC / 900mA@24VDC

Pobór prądu - czuwanie zamek zwoniony: 290mA@12VDC / 180mA@24VDC /zamek zaryglowany: 20mA@12VDC / 20mA@24VDC

Zwłoka czasowa 0, 3, 6, 9 sekund

Autoblokada ok. 5 sekund

Sygnalizacja stanu drzwi Tak (styk NO, obciążalność 200mA@24VDC)

Sygnalizacja zaryglowania Tak (styk NO/NC, obciążalność 200mA@24VDC)

Sygnalizacja dźwiękowa Tak, regulowane opóźnienie 0~25 sekund, natężenie dźwięku ~80dBA

Wymiary elektrozamka 255 x 34 x 38 mm

Wymiary płytki montażowej 100 x 25 x 3 mm

Temperatura pracy -10～+55℃

Wilgotność względna otoczenia 0~90%(bez kondensacji)
